湿式玻璃钢冷却水塔规格及计算模型,湿式玻璃钢脱硫塔

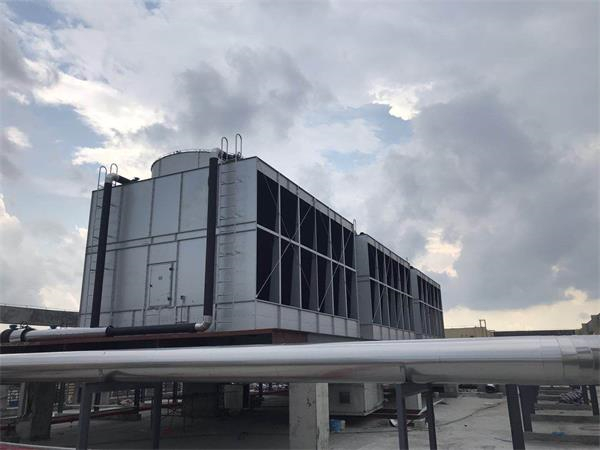

1.湿法玻璃钢冷却水塔规格

1个管路接口

2个进风口

3个出风口

冷却水进水口（温水） )

冷却水出口（冷水）

补水口

一般用户输入值特性线实物显示示例

一般

“湿式 FRP 冷却塔”组件模拟湿式自然通风 FRP 冷却塔在标称和部分负载条件下的运行性能。在设计模式下，用户定义所需的冷水温度并使用主要边界条件的标称值计算冷却范围

入口温度

入口湿度

水流量

在非设计模式下，冷水温度基于四个主要边界条件和KLENKE开发的性能模型（ BWK, 18, 1966) 计算。

要使用 DIN 1947 中定义的性能规则估算自然通风和机械通风 FRP 冷却塔的 FRP 冷却塔性能，请使用组件 78 和 79。

二、Kroenke模型

最好的热流和质量流最好用湿空气的h-x图建模。以下指标用于识别主要流量：

进水口

出风口

暖水进水口

冷水出水口

最低（或理想）冷水温度

模型中使用的其他质量流量是补给水 (M5) 和排污 (M6)，它们由水的质量平衡方程确定.

M3-M4 = M1*(X2H2O-X1H2O)(1)

M3*H3-M4*H4=M1*(H2-H1)(2)

和

M3、M4水流量

M1干燥空气流量

X2H2O、X1H2O干燥空气中的水浓度。

H1、H2、H3、H4的焓值

将式（1）和（2）变换，得到气水比（L）的定义

KLENKE模型建议使用单一特征曲线来描述FRP的性能冷却水塔。该特性曲线将 FRP 冷却塔效率与相对空水比相关联。FRP 冷却塔效率 (α) 定义为实际冷却范围与“理想”冷却范围之比。相对气水比定义为实际气水比（L）与“理想”气水比（Lid）的比值。

因变量（y-轴）：α=(T3-T4)/(T3-T4id) (4)

从变量（x 轴）：β = L/Lid(5)

通过使用状态点4的“理想”条件，可以很容易地从等式（3）计算出理想的空水比。

p>

通常，FRP冷却塔的性能需要由包含几条特性曲线的特性性能图来描述。在恒定比率下，单一特性曲线足以描述 FRP 冷却塔的性能。

为了模拟运行性能，将额定负载点附近的特性曲线归一化（设计案例）很有用，即以α/αN和β/βN的形式使用。

为了充分描述设计案例，除了四个主要的输入参数外，一个气水比还必须提供 (M1/M3) 输入。自然通风玻璃钢冷却水塔的取值通常取0.7。

三、设计工况的计算按以下步骤进行

输入：

热水入口温度（T3）

冷水出口温度（T4N）

环境空气温湿度（T1，PHI1）

标称水质量流量（T3N）

标称气水比（M1M3N）

计算：

T4id（迭代）

平衡方程中的T2,X2(迭代)

(M1/M3)id

αN,βN

四、计算离差设计如下：

输入：

热水入口温度（T3）

环境空气温湿度（T1，PHI1）

实际水流量（M3）

公称冷却范围（DT34N）

计算：

T4id

玻璃钢冷却水塔的抽水（烟囱抽水）M1

T2，X2（迭代）

（M1/M3）id

M1和M3中的β

特征线β/βN和α/αN的测定

T4和T3-T4id由α/αN求出
